1.怎样按V-V联结方式联结空压机电压互感器

答:用两个电压互感器测量三相电压的接线称为V-V联结方式。其特点是只能测量线电压，不能测量相电压;二次侧不能在中性点接地。

2.怎样按三相星形联结方式联结电压互感器?

答:电压互感器的三相星形联结方式有一侧中性点接地和一次侧中性点不接地两种接线。 (1)电压互感器的三相星形中性点联结的联结方式如图所示，这是最常用的接线。

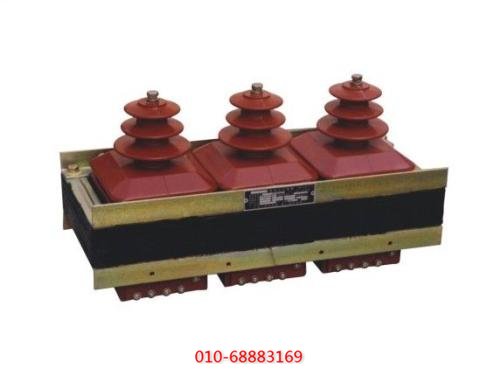

电压互感器可以采用三个单相电压互感器，也可采用一 个三相五柱式电压互感器，电压互感器的此种接线可以测量线电压，也可以 测量相电压。

(2)电压互感器的三相星形一次侧中性点不接地的联结方式。

(3)所示，常用于三相三柱电压互感器。因为三相三柱电压互感器是不允许 一次侧中性点接地的，如一次侧中性点接地，将有可能在系统接地时造成电 压互感器烧毁。

3.怎样按开口三角联结方式联结电压互感器?

答:电压互感器的开口三角联结如图所示。可采用单相或三相电压互感器，开口三角可测量系统接地电压。
