节流阀是通过突然缩小通道截面,使制冷剂降压节流和适当调节制冷剂流量的设备,通常布置在 向蒸发器、中冷器、空气分离器、低压循环贮液器或氨液分离器节流供液的管路上。

常用的节流阀有毛细管、手动节流阀、浮球阀和热力膨胀阀等。

1.毛细管

毛细管是小型制冷系统中常用的节流阀,其管径一般为0.6~0.5 mm。在使用毛细管作节流阀时, 毛细管的管径越小，长度越长，则产生的节流效应就越明显。

当用毛细管作为节流阀来连接制冷系统的高、低压管道时,在制冷压缩机停机后，系统压力 迅速趋于平衡,故有利于再次启动。

但也会在停机时部分制冷剂液体进入蒸发器,这样当制冷 压缩机再次启动时,可能产生湿冲程。

毛细管节流装置具有制冷量小调节性能差等特点,因此 其多用于蒸发温度变化范围不大,且工况较稳定的小型直接膨胀式制冷装置中。

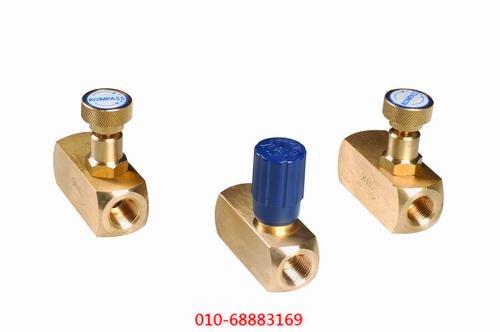

2.手动节流阀

根据需要，节流阀的阀瓣可采用针型、塞型和窗型。一般针型适用于较小通径的节 流阀;塞型适用于中等通径的节流阀;窗型适用于较大通径的节流阀。节流阀的阀杆螺纹一般为 细牙。

旋转手轮时,旋瓣升降距离较小,允许液体流通截面积变化也很小。

节流阀在开启时,阀瓣与阀座间形成的窄小通径,使得制冷剂流过时产生极大的流动阻力，压力 发生明显地下降,紧接着通道面积突然扩大,使制冷剂膨胀,压力继续下降，从而完成绝热节流过 程。

节流后的低压制冷剂(气液混合流体)供人蒸发器、中冷器、空气分离器、低压循环贮液器 或氨液分离器等。

3.浮球阀

制冷系统浮球阀除了起到节流作用外,还可以用来保持容器内的液位稳定,所以浮球阀被广泛地 应用在氨液分离器、中间冷却器、低压循环贮液器及满液式蒸发器等需节流及控制液位的设备 上。

制冷系统浮球阀实质是浮球型节流阀。

按液体在浮球阀中流通的方式分有直通式和非直通式 两种。制冷设备中普遍采用的是非直通式浮球阀。

在非直通式浮球阀中节流后的液体先进人容 器，通过平衡管再流人浮球室,浮球室内液面较平稳,其结构虽复杂些,但可充分保证系统正常工 作。

而制冷剂被体在直通式浮球阀中,节流后先进人浮球室再流往容器，浮球室内液面波动较 大,容易使浮球控制失灵,因而在应用上受到一定的限制。
