活塞式冷凝机组主要有单级和双级两种型式。单级冷凝机组主要由单级压缩机、电动机、油分离器、冷凝器及其他辅助设备组成。

双级冷凝机组主要由双级压缩机、电动机、油分离器、冷凝器、中间冷却器及其他辅助设备组成。

冷凝机组将压缩机与其他辅助设备安装在同一基座上,具有占地面积小,安装方便,维修简单,操作方便等优点。

1.氨冷凝机组

氨冷凝机组使用工质为R717,其适用工作温度范围一般为t<40℃。

广泛用于各类冷库以及石油、化工、制药等工业产品的生产,科研方面的低温试验,食品的低温加L贮藏等。

氨单级冷凝机组主要由单级压缩机、电动机、油分离器、干燥机、冷凝器(带贮液器)、控制台等组成，全部设备均安装在同一基座上。

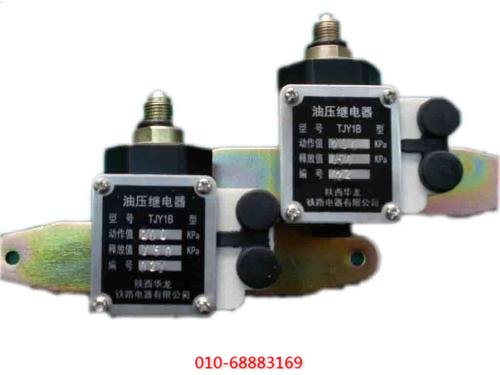

控制台上装有高压、低压、油压继电器等，以保证机器的运行安全可靠。

这种机组的主要特点是:

(1) 结构紧凑、体积小、占地面积小,安装方便;

(2) 冷凝器兼作贮液器，流程系统简单,可縮短安装周期;

(3) 零部件互换性强,维护修理方便;

(4) 运转平稳、振动小;

(5)控制系统柜、台合一箱,实现机电一体,控制箱上裝有高压、低压、油压继电器，机组运行安全可靠;

(6) 机组设有能量调节机构,可以实现空载启动和制冷量调节。

除单级氨冷凝机组外,也有单机双级氨冷凝机组,配有相应的中间冷却器。

2.氟冷凝机组

氟冷凝机组使用工质R22,分单级与双级压缩冷凝机组。

(1) 单级氟冷凝机组

这种机组在冷凝温度<46℃,蒸发温度- 7--30七的范围内,最适用于各类冷库,也可以应用于医药、化工等行业生产及科研方面需要制冷 的场合。

(2) 单机双级氟冷凝机组

这种机组在tp<46C,to=-25~50℃范围内,适用于医疗、化工等行业生产及科研方面的低温试验,尤其适用小型低温速冻冷库。
