全封闭式制冷空压机的空压机与其驱动电动机共用一个主轴,装在同一壳体内,壳体表面仅引出一根低压吸气管和一根高压排气管及一个电源接线座(也有的带一根工艺管),结构紧凑,密封性极好。

使用方便,振动小,噪音小,在小型自动化的制冷和空调装置中广泛使用。

全封闭往复活塞式空压机按结构分,有连杆式、滑管式和电磁式三种,其中以连杆式、滑管式空压机使用较普遍,电磁式空压机应用最少。

一、滑管式空压机

这种空压机的主轴呈肘形,投有连杆,在活塞下端垂直方向焊一个圆形带长孔的短管,在短管内安装曲柄销端的圆柱形滑块。

当曲柄轴转动时,带动猾块在活塞下端的滑管内左右骨动，从而带动活塞在气缸内作往复运动,完成吸气与排气过程。

这类空压机的曲柄轴只有一个支撑点,曲柄轴大部分组装成直立式。

润滑系统大多采用离心泵和粘性泵,离心泵依靠主轴在高速旋转时偏心产生的离 心力上油,粘性泵则依靠主轴旋转时油顺着开在轴上的螺旋槽上升润滑。

滑管式空压机气缸直径21~30 mm,活塞行程8.5~ 18 mm,转速为3000 r/min左右,制冷量为48~755W(一般小于200W),主要用于电冰箱。

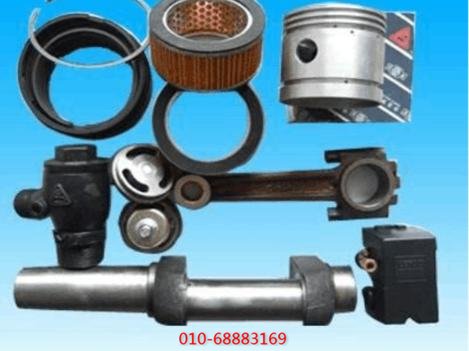

二、连杆式空压机

这类空压机分为曲轴活塞式和曲柄活塞式两种,其结构的主要区别在于主轴。

前者为曲轴，具有两个或两个以上的轴承支点,后者为曲柄,大部分只有 一个轴承支点,其余结构基本相同。

1.AE 型空压机

AE 型连杆空压机,由于技术完善、结构合理、工艺成熟,成为连杆式空压机的典型产品。

全世界20多个 公司生产AE型空压机,年生产能力达1600 万台以上,约占冰箱空压机的1/3。

活塞行程92气缸直径20.8~25.41mm~14.9 mm,转速3600 r/min,低 温空压机制冷量范围67-250W,高温空压机制冷量范围450~900W。

AE型采用双支承曲轴和可剖分连杆代替偏心轴。电机和接线柱都在下部,空压机在上部,用吊赞固定在壳体上。

吸气阀为舌形阀片，排气阀为马蹄形阀片。

缸体为铸铁件,内有消声腔。外壳为椭圆形,以减少空压机体积。图4-6为泰康AE型空压机的结构示意图。

2.SL型空压机连杆球接式SL型空压机,是丹麦丹佛斯公司和日本东芝公司联合研制成功的。

一般连杆式空压机的连杆与活塞联结采用活塞销。

活塞销的制造工艺要求很高(精度高、耐磨、耐冲击),装配尺寸要求严格,球接式就可解决这个问 题。

采用球形头连杆,类似万向联轴节的作用,柔和了连杆和滑管的优点。
