1.复盛空压机填料环的安装

(1)清洗活塞杆给活塞杆和填料抹上润滑油。卸松填料盒的固定螺栓,从气缸密封腔一 里移出填料盒总成,松开总成连接螺栓。

(2)先安装填料盒最里端的填料。里面3组填料都相同。先把弹簧装在活塞杆上,再 把密封环片插人弹簧与活塞杆之间。

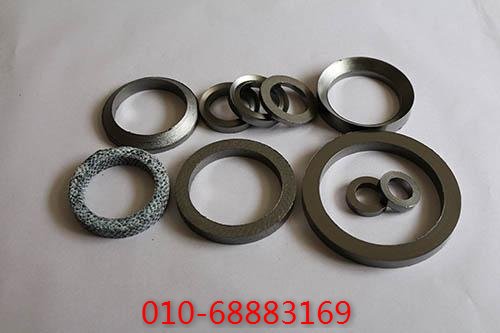

填料环由一个切向开口的非金属密封环(四氟乙烯环) 和一个径向开口的金属 支撑环组成。

非金属环装在金属环之前,在压力高的一边。密封环的压力边开有径向槽,安装时径向槽必须朝着压力高的一边。

在每个环片上都有标记符号，这些标记符号都必须朝向压力面,并且同一密封环标记相同的应组装在一起。

各种环的环瓣都是成组配对加工而成,而且在每个瓣上都打有标记，组装时应注意,即使是同一种类的环,其环瓣也不得互换。

(3)装完最里面的一组填料环后,移动前面的填料盒体通过填料盒紧固螺杆,把后面的填料盒体组装在一起,注意油孔要对准。

(4)双向密封环的安装仍遵守上面的要求。密封环间靠定位销定位。在活塞杆上安装好后要把定位销插人销孔内。

任何一副环的外边缘倒圆半径大约为1.6mm,正常情况下只能按图6.26所示装配,内边缘(环与环贴合边)不得倒圆。

(5)把填料环完全装人后,把填料盒压盖与填料盒体装在一起,均匀上紧填料盒紧固螺母。

(6)把填料盒装人气缸体的密封腔内，上紧压盖紧固螺栓,装上油管。

2.刮油环的安装

(1)卸松刮油环压盖的锁紧螺栓,移开压盖。

(2)清洗活塞杆，并在活塞杆上抹上润滑油。

(3)把弹簧安装在活塞杆上,把刮油环片安装在活塞杆和弹簧之间,刮油环环片上均有配对标记,装配时相邻环片必须相配,带有径向槽表面应面对面的安装。应同时更换两套刮油环。

(4)装入刮油环压盖,压盖上的回油孔应向下,均匀对称的紧固压紧螺栓。
